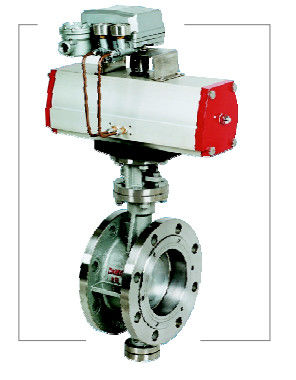

100mm 110mm 10 İnç 12 İnç Kelebek Kontrol Vanası 40mm 50mm 65mm 25mm

Kelebek vana

başvuru

Kelebek vana serisi, orta akış miktarını başlatmak veya durdurmak veya ayarlamak için gıda, içecek, ilaç, kimya endüstrisi, endüstriyel çevre koruma su arıtma, yüksek bina, su temini, drenaj ve gaz vb. yapının özellikleri.

Ürün tasarım özellikleri

1, Basit yapı, küçük hacim, hafiflik, küçük kurulum boyutu.

2, iki çeşit conta malzemesine sahip olmak: yumuşak ve sert, iyi sızdırmazlık performansı ile çeşitli çalışma koşullarında kullanılabilir.ve uzun ömür.

3, Yangın önleyici yapı tasarlanmış kelebek vana, kazara bir yangının genişlemesini önleyebilir, kelebek vananın yumuşak sızdırmazlık vanası yuvası alev aldığında ve hasar gördüğünde, paslanmaz çelik conta halkası, kelebek vananın acil durumda kapalı kalmasını sağlamak için oyun verecektir,

4,Kelebek vananın tamamen açık olması durumunda, çok az akış direncine sahiptir ve kelebek vananın kısmen açık olması durumunda, akış miktarı hassas bir şekilde kontrol edilebilir.

5, Küçük sürüş torku, basit ve hızlı çalışma

Sızdırmazlık prensibi analizi

1. Tek eksantrik kelebek vananın sızdırmazlık prensibi

Diskin dönme merkezi (valf milinin merkezi) ve diskin sızdırmazlık bölümü eksantrik(a)'da ayarlandığından, diskin sızdırmazlık bölümünü kademeli olarak valf yatağının sızdırmazlık bölümünden ayırır. Kelebek vananın açılması sırasında, disk 20°-25° döndürüldüğünde, diskin sızdırmazlık bölümü vana yatağının sızdırmazlık bölümünden tamamen uzaklaşacak ve tamamen açıldığında, iki sızdırmazlık bölümünde bir X boşluğu oluşacaktır. Böylece iki sızdırmazlık bölümü arasındaki bağıl mekanik aşınma ve ekstrüzyon azalır ve kelebek vananın sızdırmazlığı sağlanır.

2. Çift eksantrik contalı kelebek vananın sızdırmazlık prensibi

Diskin dönme merkezini (valf milinin merkezi) yaparken, disk freninin sızdırmazlık bölümünü uzaklaştıran tek eksantrik kelebek vanaya dayalı olarak, valf burcunun merkez hattı ile (b) boyutunda bir polarizasyon oluşturur. valf yatağının sızdırmazlık bölümünden tek eksantrik contalı kelebek vana kovanlarından daha hızlı, kelebek vananın açılması sırasında, disk 8°~12°'ye döndüğünde, diskin sızdırmazlık bölümü, sızdırmazlıktan tamamen uzaklaşacaktır. valf yatağının bölümü ve tamamen açıldığında.iki sızdırmazlık bölümünde daha büyük bir Y boşluğu oluşacaktır.Bu tür bir kelebek vananın tasarımı, mekanik aşınmayı, ekstrüzyonu ve deformasyonu büyük ölçüde azaltabilir ve kelebek vananın sızdırmazlık performansını daha fazla artırabilir.

3. Üç eksantrik kelebek vananın sızdırmazlık prensibi

Valf yatağının merkez hattını, çift eksantrik kelebek vanaya dayalı olarak, valf burcunun merkez hattı ile bir polarizasyon açısı B oluştururken, bu da valf yatağının sızdırmazlık kısmından diskalifiye olarak fren yapar. açma ve kapama sırasında, kapanma anında vana yatağının sızdırmazlık bölümüne temas edin. Tamamen açıldığında, iki sızdırmazlık bölümünde çift eksantrik salmastra kelebek vana ile aynı Y boşluğu oluşacaktır. Bu tür bir kelebek vananın tasarımı, iki sızdırmazlık bölümü arasındaki mekanik aşınmayı ve çizilmeyi tamamen ortadan kaldırabilir ve kelebek vananın sızdırmazlık performansını ve ömrünü büyük ölçüde artırabilir.

4. Çeşitli eksantrik contalı kelebek vananın sızdırmazlık prensibi

Çeşitli eksantrik kelebek vananın benzersiz özelliği, üç parçalı bir yapıya sahip diskin montajı için valf kolu milidir. Üç parçalı stilde valf sapının eşmerkezli şaftlı iki parçası vardır, ancak orta milin merkez hattı her iki yandaki şalt hattından uzakta bir merkez hattı ve disk orta şaftın bulunduğu kısma takılır. Bu eksantrik yapı, diskin tamamen açık durumdayken çift eksantrik tipinde, ancak tek eksantrikte olmasını sağlayabilir. disk döndürüldüğünde yazın.Kapanmaya yaklaşırken, disk, sızdırmazlık konik bölümüne doğru bir mesafe hareket edecektir ve diskin sızdırmazlık bölümü ve valf yatağı, eksantrik milinin işlevi nedeniyle sızdırmazlık performansının güvenilirliğindedir.
