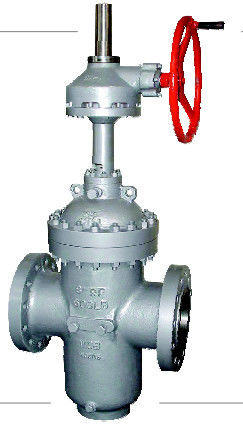

Cüruf Tahliyesi İçin Yüksek Basınçlı Düz ​​Plaka Sürgülü Vana DIN 3352 GS-C25 DN700 PN100 Flanş Ucu

Düz plaka sürgülü vana

Ürünler Tasarım Özellikleri

●Gövde ile iki yapıyı dökün ve kaynaklayın

●Oturma halkası, o-conta contalı yüzer oturma halkası yapısını kullanır ve giriş ve çıkışı çift yönlü sızdırmaz hale getirmek için ön sıkma kuvveti uygulanır;ve bu yapı ile açma-kapama momenti, yalnızca ortak vanalarınkinin 1/2'sidir, vanaları hafifçe açıp kapatabilir.

●Oturma halkası, PTFE ile iç içe geçmiş sızdırmazlık yüzeyini kullanır, bu nedenle PTFE'nin metale ve metalin metale sızdırmaz contalarına sahiptir, PTFE sızdırmazlık yüzeyi aynı zamanda takoz diskindeki kiri çıkarma işlevi görür.

● Metal-metal contalı valf için, bunun dışında gres enjektörü vardır, valfin sıfır sızıntısına kadar gitmesi için gres enjektör ve oturma halkasından sızdırmazlık yüzeyine girer.

●Akış kılavuz delikli vananın kama diski, süreyi uzatmak için ortam tarafından doğrudan aşındırılmadan sızdırmazlık yüzeyinin korunmasını sağlamak için tam açık veya tam kapalı durumunda her zaman sızdırmazlık yüzeyi ile takılır,

●Tam olarak açıldığında, vananın kanalı düz ve doğrusaldır, son derece küçük bir akış direnci katsayısına sahiptir ve basınç kaybı yoktur ve boru hattı içinden kıl yumağı ile temizlenebilir.

●Bu valf, kendinden sızdırmazlık özelliğine sahip salmastra yapısını kullanır, sürekli ayar gerektirmez, çok hafif açma ve kapama ve güvenilir bir sızdırmazlık özelliğine sahiptir.Sızdırmazlık performansının kesinlikle güvenilir olması ve gerçek bir boş sızıntı elde edilmesi için salmastrada yardımcı bir sızdırmazlık gresi enjeksiyon yapısı ayarlanmıştır ve üniversal valflerin salmastra yerinin dışarıya en kolay sızıntı olması sorununu çözer.

●Güvenliği sağlamak için vana kapanmak üzereyken iç boşluktaki yüksek basıncı otomatik olarak tahliye eder (ayrıntılar için çalışma prensibi şemasına bakın).

●Tamamen sızdırmaz yapı, 24 saat çalışma gerekliliklerine uygun, iyi bir koruma özelliği bırakır.

●Açma-kapama durumunu göstermek için vana ile birlikte gösterge çubuğu veya gözetleme penceresi ayarlanır.

●Çalışma Prensibi

1,Valf boyunca eşit basınçla (ve kapı kapalı konumda) ve ilk conta (1), yuvaların yüzlerinde yükseltilmiş PTFE halkası ile oluşturulur. açılır veya kapatılır)

2, Valfe hat basıncı (2) uygulandığında, kapıya etki eder, onu alt yataktaki PTFE halkasına doğru zorlar ve çelik yuvaya karşı yuvaya kadar sıkıştırır.Böylece, bir çift conta oluşur... önce PTFE'den metale bir conta, ardından metalden metale bir conta. Yuva ayrıca sıkıca yuvasına bastırılır.O-ring(3) bu noktada herhangi bir aşağı akış akışını engeller.

3, Valf boşluğu basıncı boşaltıldığında yukarı akış sızdırmazlığı sağlanır.Bunun nedeni, yukarı akış yatağına (4) etki eden hat basıncı kuvvetinin, yatağı kapıya doğru hareket ettirmesi ve bu noktada PTFE'den metale sıkı bir sızdırmazlık sağlamasıdır. Aynı zamanda, O-ring (5) bir koltuk girintisi ile sıkı sızdırmazlık.

4, Valf, aşırı valf boşluğu basıncını otomatik olarak tahliye eder. Valf boşluğu basıncı, hat basıncını aştığında... termal genleşme gibi nedenlerden dolayı... yukarı akış yuvası, yuvasına geri girmeye zorlanır ve valf boşluğundaki aşırı basınç, arasında boşaltılır. koltuk ve kapı hatta.
