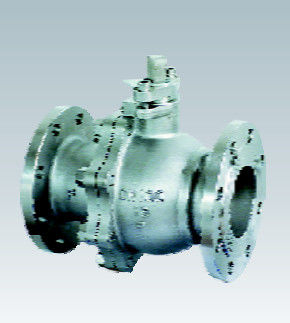

Ss 304 Karbon Dökme Çelik Yüzer Küresel Vana Otomatik Su Seviyesi Kontrolü Metal Oturmalı

Küresel Vana-Yüzer küresel vana

Başvuru

Yüzer küresel vanalar, işletim türleri manuel, sonsuz dişli ve pnömatik veya elektrikli aktüatörleri içeren boru hattı ortamını kapatmak için Sınıf 150 ila Sınıf 1500, PN16 ila PN100 arasındaki çeşitli boru hatlarında kullanıma uygundur.


Yüzer Küresel Vana Yapısı ve Özellikleri

1)Güvenilir Koltuk Contası

Elastik sızdırmazlık halkasının yapı tasarımı, yüzer küresel vanalar için benimsenmiştir.Bu koltuk tasarımı, temas alanının daha küçük olduğu orta basınç düştüğünde halka yüzeyi ile top arasında daha büyük bir sızdırmazlık basıncı oranına sahiptir.Böylece, güvenilir sızdırmazlık sağlanır. Orta basınç yükseldiğinde, sızdırmazlık halkası elastik olarak dönüşerek ortam tarafından itilen daha büyük kuvveti herhangi bir hasar görmeden üstlendiğinden, yuva halkası ile top arasındaki temas alanı büyür.

2) Yangına Dayanıklı Tasarım

Valf bir yangın uygulamasında ısıtıldığında, PTFE'nin yatak sızdırmazlık halkası, gövde arka yatak contası, salmastra ve gövde ile kapak arasındaki sızdırmazlık contası gibi metal olmayan malzeme parçaları parçalanabilir veya yüksek sıcaklık nedeniyle hasar görebilir. özel olarak tasarlanmıştır. yardımcı metalden metale conta yapısı, valfin hem iç hem de dış sızıntısını etkili bir şekilde önlemek için sağlanmıştır.Müşterilerin talep ettiği gibi, yangına dayanıklı tasarıma sahip yüzer küresel vanalar, API 607, API 6FA, BS6755 ve JB/T 6899 gereksinimlerini karşılayabilir.

3) Güvenilir Kök Mühür

Gövde boşluğundaki basınç kazara yükselse ve salmastra flanşı geçersiz hale gelse bile gövdenin ortam tarafından patlamamasını sağlamak için gövde için patlamaya dayanıklı tasarım benimsenmiştir.Mil, alttan monte edilen arka koltuklu tasarıma sahiptir.Orta basınç yükseldikçe arka koltuğa karşı sızdırmazlık kuvveti artar.Böylece gövdenin güvenilir sızdırmazlığı, değişken orta basınç altında sağlanabilir,

4) Salmastra flanşının itme kuvvetini ve orta basıncı gövdeye karşı sızdırmazlık kuvvetine etkili bir şekilde dönüştürmek için V tipi salmastra yapısı kullanılmıştır.

5)Geleneksel salmastra flanşı tasarımı, iki parçalı bir yapıya sahip olacak şekilde geliştirilmiştir, yani salmastra flanşı ve salmastra olarak, ikincisi salmastra flanşına küresel yüzeyle temas eder.Bu nedenle salmastra her zaman dikey kalır ve valfin çalışma torkunu da azaltabilen gövde arasındaki sürtünmeyi ve sürtünmeyi önlemek için içten bir PTFE burçla kaplanmıştır.

6) Anti-statik Özellik

Geleneksel salmastra flanşı tasarımı, iki parçalı bir yapıya sahip olacak şekilde geliştirilmiştir, yani bir salmastra flanş plakası ve bir takipçi olarak, ikincisi flanş plakasına küresel yüzeyle temas eder.Bu nedenle, takipçi her zaman dikey kalır ve aynı zamanda valfin çalışma torkunu da azaltabilen gövde arasındaki aşınmayı ve sürtünmeyi önlemek için dahili olarak bir PTFE burç ile kaplanmıştır.

7)Yanlış İşlem Önleme

Küresel vananın yanlış çalışmasını önlemek için, gerektiğinde kilitlenebilen 90° açık ve kapalı konumlandırma pedine sahip anahtarlı kilit sağlanmıştır.Kolun sabitlendiği gövde başlığında, valf, kol borulara paralel olacak şekilde açılacak ve kol borulara dik açılı olduğunda valf kapanacak şekilde bir düz tasarlanmıştır.Böylece valf açma ve kapama göstergesinin asla hata yapmaması sağlanır.
